BES:realme Buds Air 5 Pro真无线耳机拆解,同轴双单元,深海降噪2.0

作者:

时间:1900/1/1 0:00:00

真我BudsAir5Pro是科技潮牌realme于5月10日“真我11系列新品发布会”上推出的一款真无线降噪耳机,作为新一代“Pro”级产品,在降噪、音质、延迟、续航时间等核心功能上进行了全面升级,并新增了3D空间音效,为用户提供Pro级优质无线音频体验。

真我BudsAir5Pro真无线降噪耳机在外观方面,沿用了家族式的独特设计风格,配备有日出之城、星夜黑两款时尚配色。在音频方面,其搭载了HiFi级同轴双单元,覆盖20-40KHz超宽频响范围,并支持LDAC高清音频格式,通过了Hi-ResAudio小金标认证,可提供录音室级的原声听感。同时还支持定制化听感补偿算法,3D空间音效,带来个性化的聆听体验。

在降噪方面,真我BudsAir5Pro,升级深海降噪2.0,可提供最大50dB的降噪深度和4000Hz的降噪频宽,同时支持自适应场景降噪,可根据不同的使用场景,智能调节降噪档位,兼顾降噪效果和降噪舒适性;升级六麦AI深度通话降噪,保障清晰流畅的通话效果。其他方面,还支持40ms低延迟游戏模式、双设备连接、开盖闪连,拥有单耳机使用11小时,耳机+充电盒使用40小时的超长续航。

我爱音频网此前还拆解过realmeBudsAir3真无线耳机、realmeAir3Neo真无线耳机、realmeBudsAir2、realmeBudsAirPro真无线降噪耳机,realmeBudsQ2、realmeBudsQ、realmeBudsAirNeo、realmeBudsAir真无线蓝牙耳机,realmePocket蓝牙音箱,下面再来看看这款产品的详细拆解报告吧~

一、realme真我BudsAir5Pro真无线降噪耳机开箱

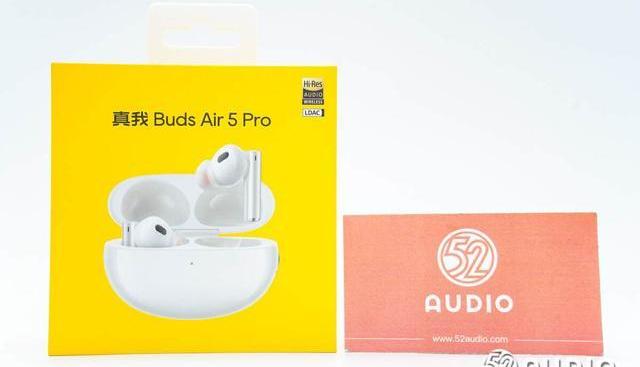

真我BudsAir5Pro真无线降噪耳机包装盒设计简约,采用了realme标志性的亮黄色配色,正面展示有对应产品配色的产品外观设计,产品名称,以及Hi-ResAUDIOWIRELESS和LDAC标志。

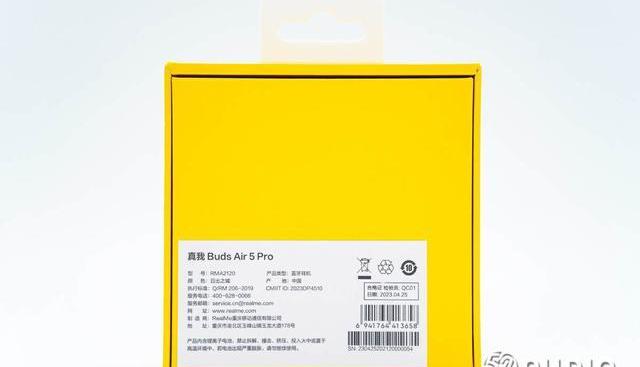

包装盒背面标签上信息,型号:RMA2120,产品类型:蓝牙耳机,颜色:日出之城,制造商:RealMe重庆移动通信有限公司,产地:中国。

包装盒侧边展示有产品的功能特点:HiFi级同轴双单元、50dB深海降噪2.0、4000Hz超宽频降噪。

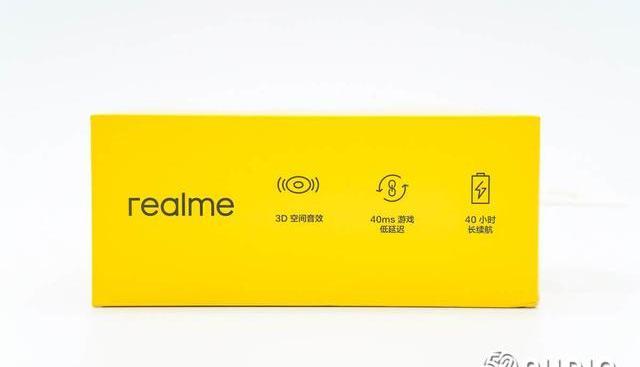

另外一侧战士的功能特点:3D空间音效、40ms游戏低延迟、40小时长续航。

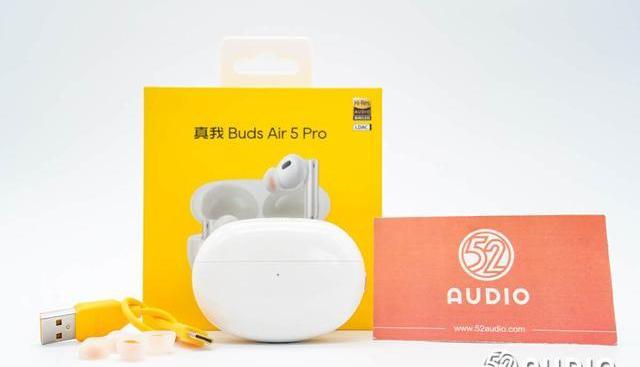

包装盒内部物品有TWS耳机、耳塞和充电线。

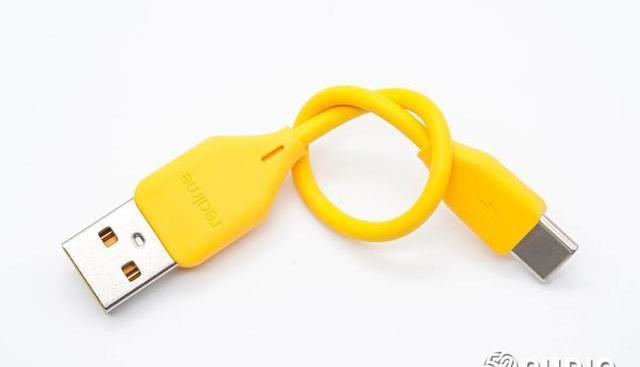

USB-AtoType-C充电线,采用了realme品牌标志性的黄色配色,两端插头上设计有品牌LOGO和充电标识。

Dreadfulz系列NFT24小时交易额为264.66万美元:金色财经消息,据NFTGo.io数据显示,Dreadfulz系列NFT总市值达243.17万美元,在所有NFT项目总市值排名中位列第937;其24小时交易额为264.66万美元,增幅达59.8%。截止发稿时,该系列NFT当前地板价为0.0229ETH。[2022/6/17 4:33:19]

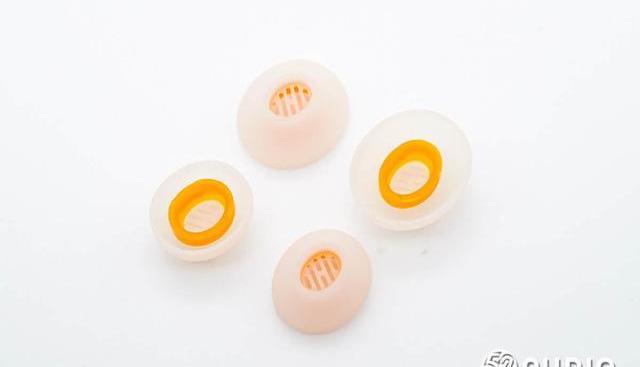

随机标配的耳塞,总共有S/M/L三种尺寸,内部同样采用了黄色配色,并设计有防护网,阻挡大颗粒异物。

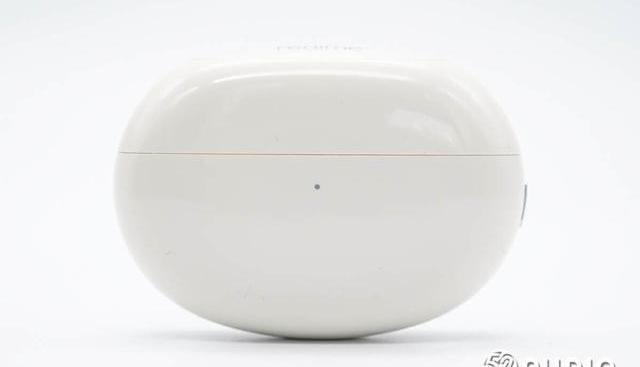

真我BudsAir5Pro充电盒采用了圆润的椭圆形设计,烤漆工艺质感,日出之城呈现高级米灰色,观感时尚淡雅。充电盒正面设置有一颗指示灯,用于反馈蓝牙配对和充电状态。

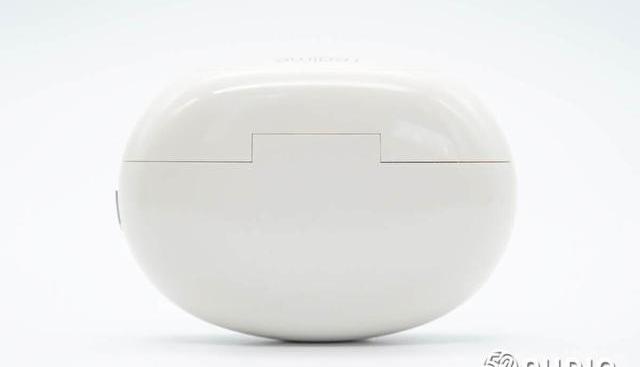

充电盒背面外观一览,一体式转轴设计。

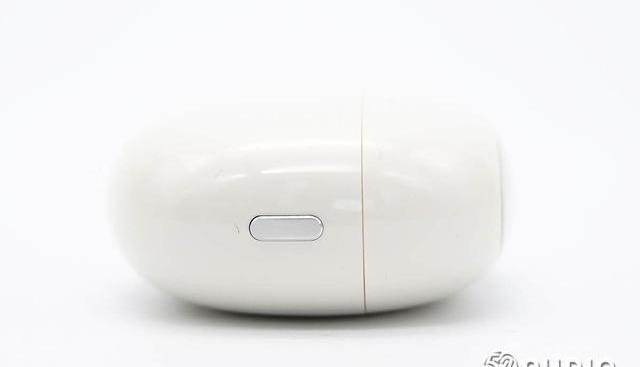

充电盒右侧设置有蓝牙配对功能按键,采用银色配色,设计亮面倒角,更显精致。

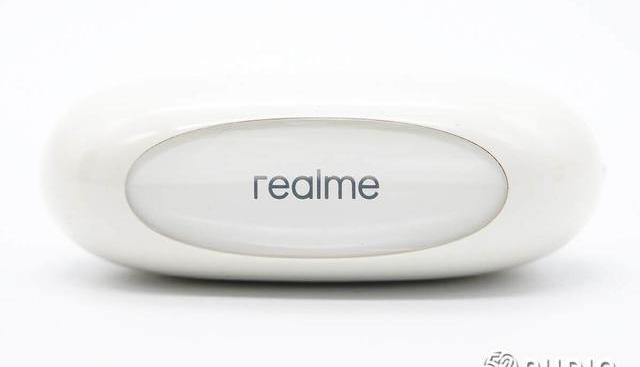

充电盒顶部设计有晶莹剔透的椭圆形云顶以及烫银的“realme”品牌LOGO。

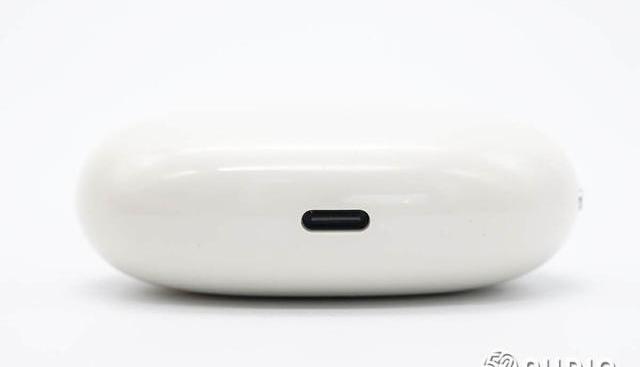

充电盒底部设计有Type-C充电接口。

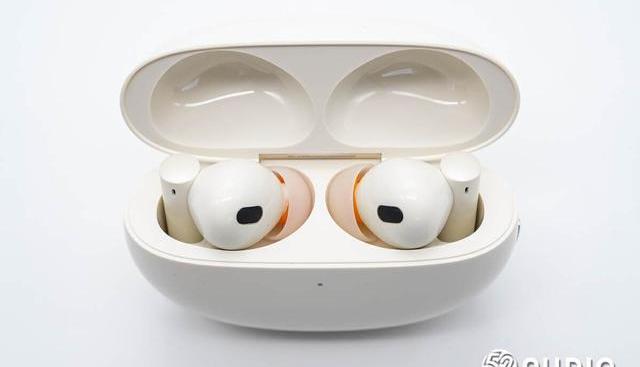

打开充电盒盖,耳机放置状态展示,通过磁吸固定,突出于座舱,能够便捷取放。

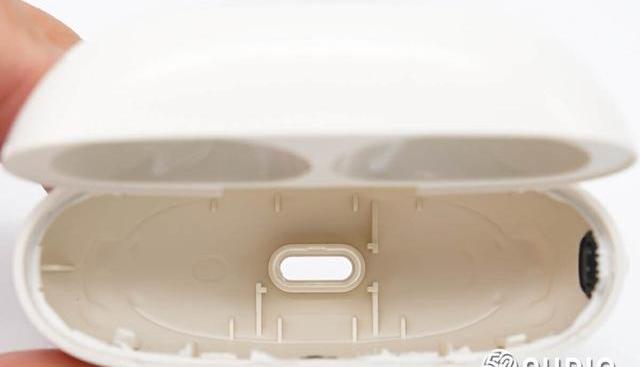

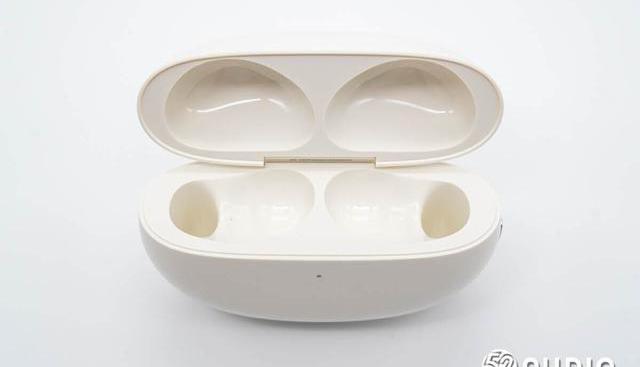

取出耳机,座舱内部结构一览。

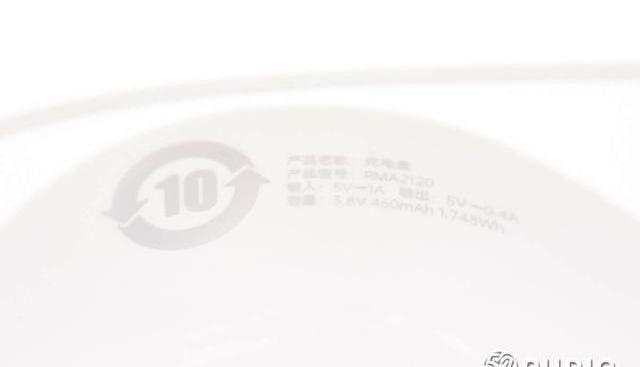

盒盖内侧印有产品参数信息,产品名称:充电盒,产品型号:RMA2120,输入:5V-1A,输出:5V-0.4A,容量:3.8V460mAh1.748Wh。

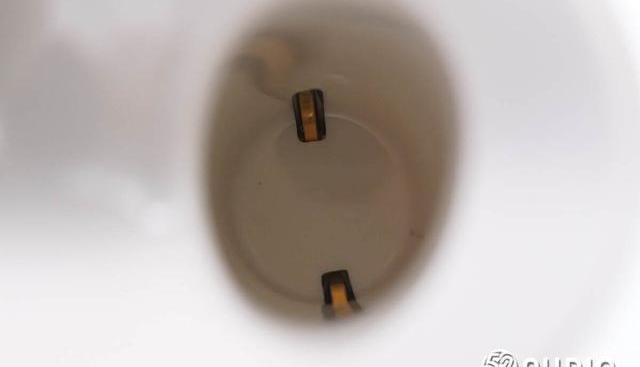

耳机柄座舱底部设置为耳机充电的金属弹片。

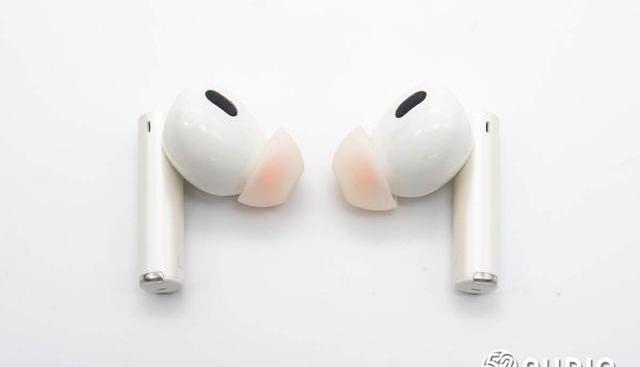

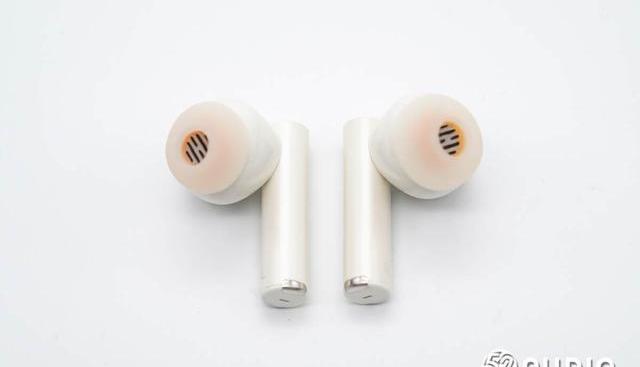

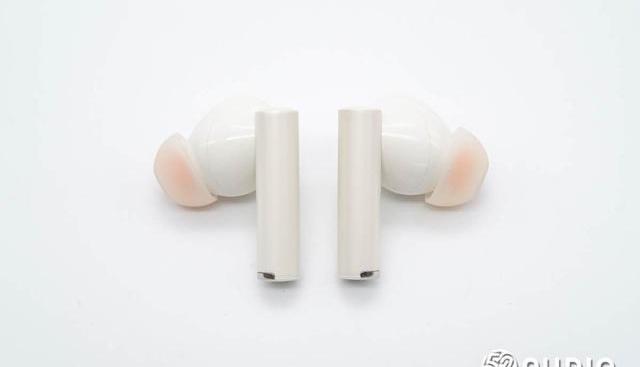

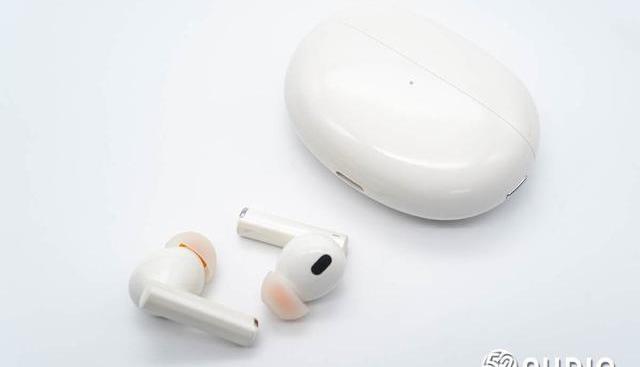

realme真我BudsAir5Pro真无线降噪耳机整体外观一览,耳机采用了柄状的入耳式设计,磨砂+烤漆两种工艺结合,拥有非常出色的质感表现。

耳机外侧外观一览,耳机柄延续了经典圆柱形设计,细腻磨砂质感,观感简约时尚。耳机柄上设计有触控区域,用于实现各项功能控制;耳机柄底部设置金属触点,用于为耳机充电。

Realis Network发布链游Legends of Listeria Beta版本:11月12日消息,区块链手游平台Realis Network推出多人游戏Legends of Listeria公开Beta版本。Realis Network将改进游戏中的UI和选项,计划为可用角色添加语音表演,并添加一个新的可玩角色,预计11月22日完成。[2021/11/12 6:49:11]

耳机内侧外观一览,耳机柄侧边设置降噪麦克风拾音孔,能够有效降低风噪影响;内侧设计L/R左右标识,便于用户快速区分。

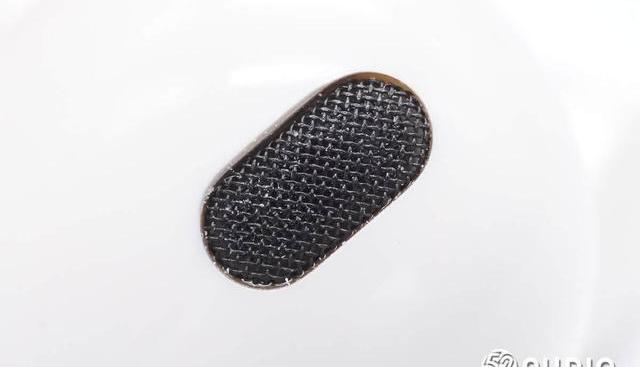

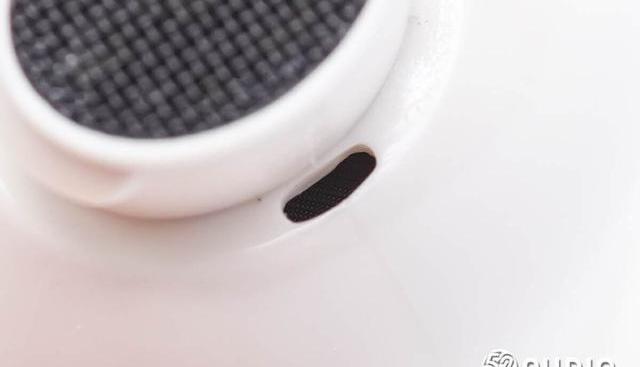

耳机内侧泄压孔特写,用于保障腔体内部空气流通,通过金属网防护。

耳机柄底部的通话麦克风拾音孔特写。

耳机另外一侧外观一览。

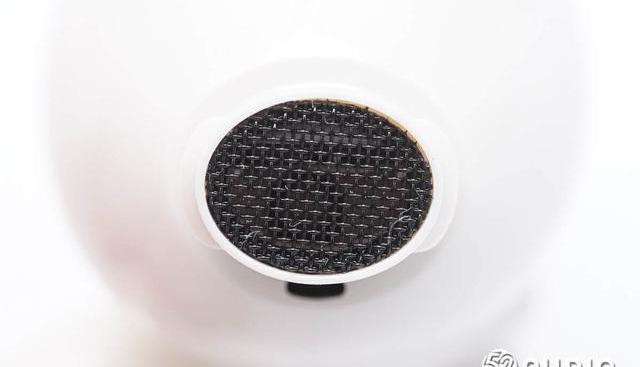

取掉耳塞,耳机椭圆形出音嘴特写,内部还设置有后馈降噪麦克风,用于从耳道内部拾音。

出音管底部调音孔特写,用于使音腔内部空气流通,提升音频性能。

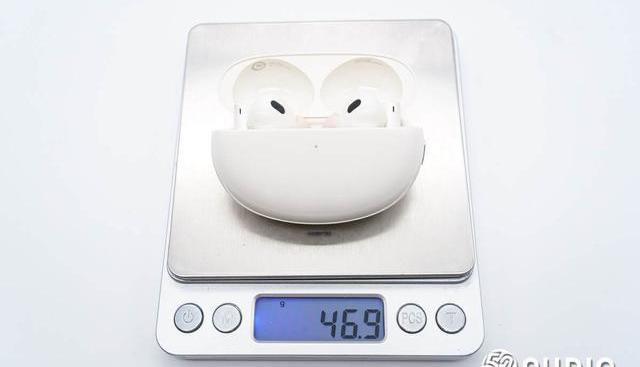

经我爱音频网实测,realme真我BudsAir5Pro真无线降噪耳机整机重量约为46.9g,体积轻盈,外出便于携带。

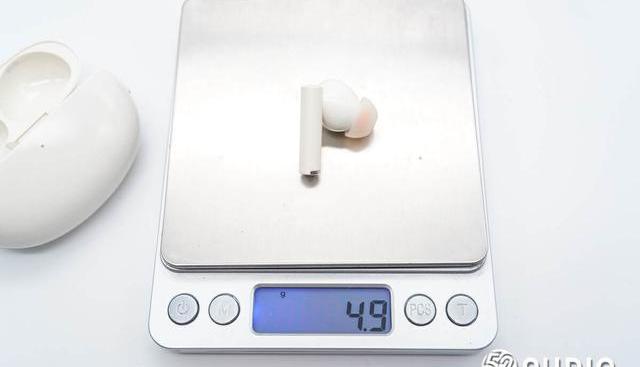

单只耳机重量约为4.9g,提供舒适轻盈的佩戴体验。

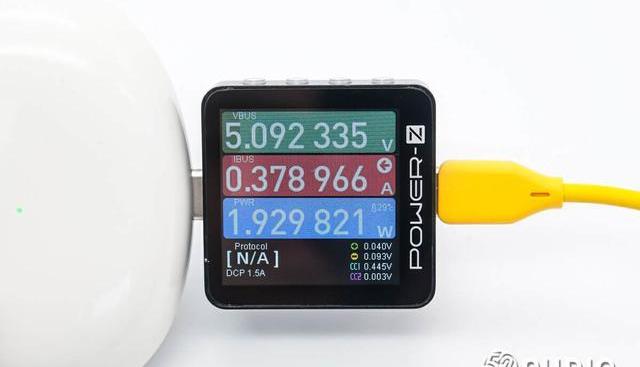

我爱音频网采用CHARGERLABPOWER-ZKM002C对realme真我BudsAir5Pro真无线降噪耳机充电测试,输入功率约为1.93W。

二、realme真我BudsAir5Pro真无线降噪耳机拆解

通过开箱,我们了解了realme真我BudsAir5Pro真无线降噪耳机的详细外观设计,下面进入拆解部分,看看内部结构配置信息~

充电盒拆解

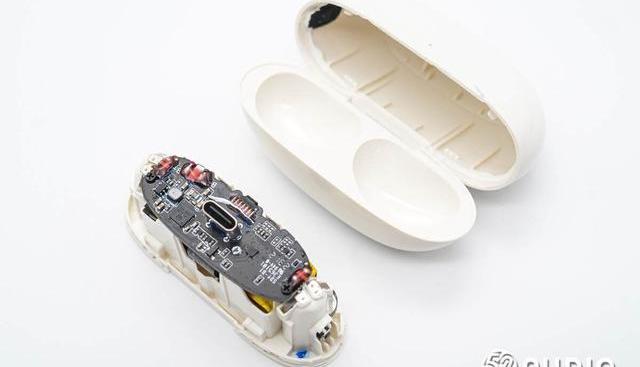

撬开卡扣式固定的充电盒外壳,取出内部座舱结构。

座舱内部结构一览,设计有定位柱,保障结构的稳定固定。

ENS新提案提议从DAO treasury中发送21.3万枚ENS给错过空投2x倍数的用户:12月1日消息,ENS核心开发者Nick Johnson发推称,以太坊名称服务(ENS)发起新空投投票,将把213,049个ENS代币发送到一个新的空投合约中,用于那些尽管拥有一个被用作主要ENS名称的名字,但却没有收到2倍乘数的用户。ENS空投的标准之一是账户是否有一个主要的ENS名字。那些有的账户在空投金额上得到了2倍的乘数。这样做的目的是为了衡量在ENS生态系统中的参与程度;那些设置了主要ENS名称的账户通常在支持的应用程序中使用他们的名字,而那些没有的账户则不太可能这样做。简单地说,新的标准是,该账户必须在某个时间点拥有一个被用作账户主要ENS名称的名称。Johnson称将投票赞成这项提案。[2021/12/1 12:42:49]

座舱底部通过螺丝固定主板单元。

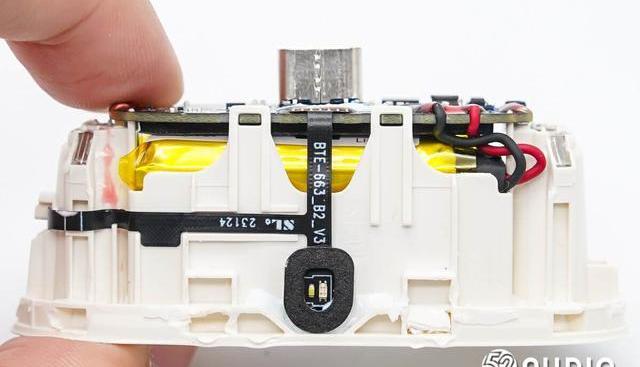

座舱正面设置有一条FPC排线,连接指示灯和功能按键。

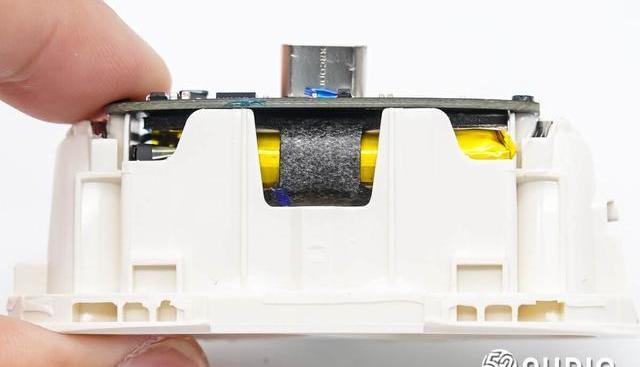

座舱背面结构一览,电池位于腔体内部,起到很好的保护。

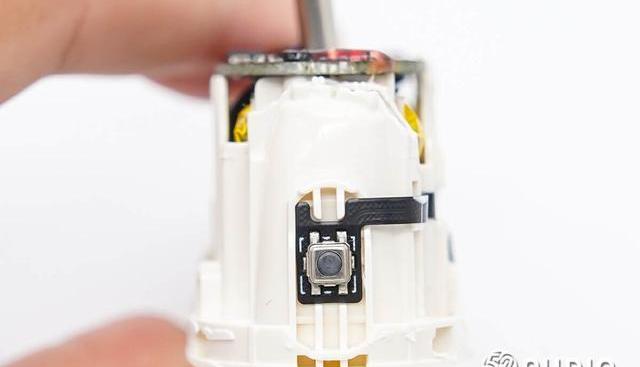

座舱侧边的功能按键结构一览。

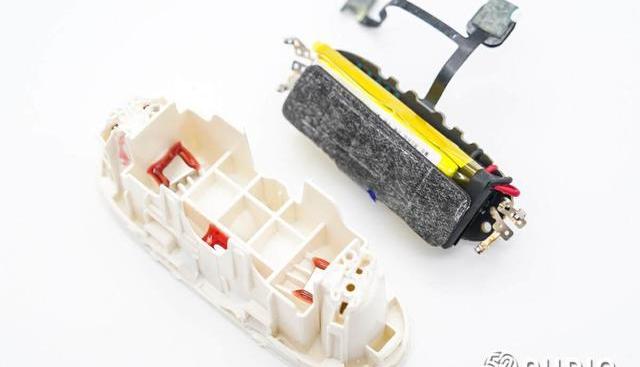

卸掉螺丝,取掉座舱上的组件。

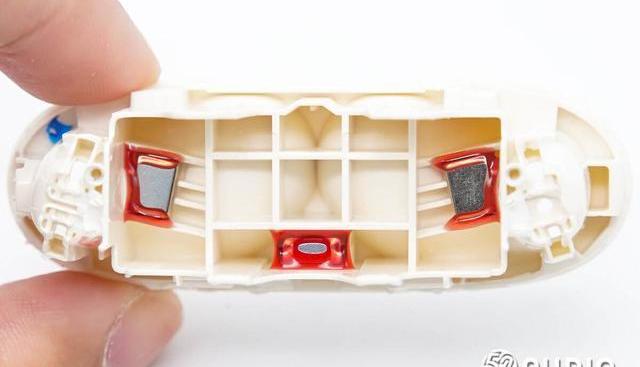

座舱底部结构一览,设置有三颗磁铁用于与充电盒盖和耳机固定。

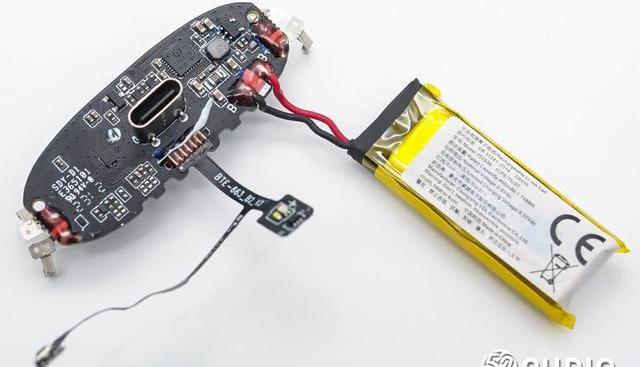

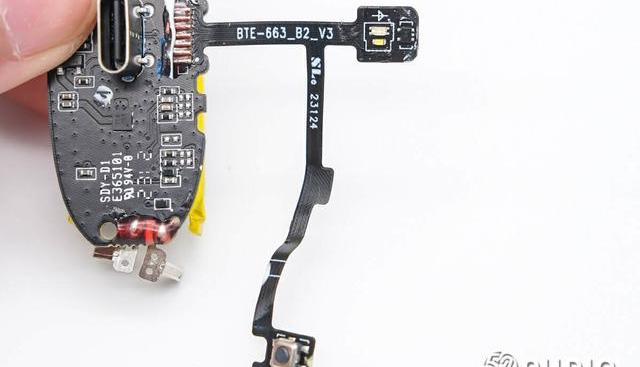

充电盒内部主要电路一览。

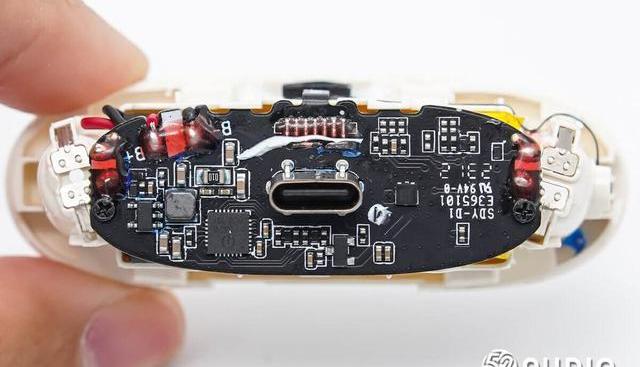

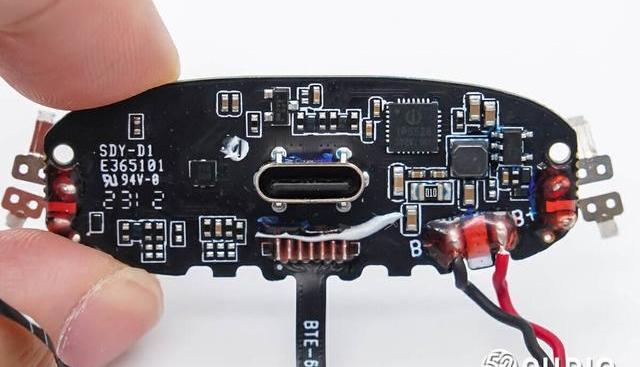

充电盒主板一侧电路一览。

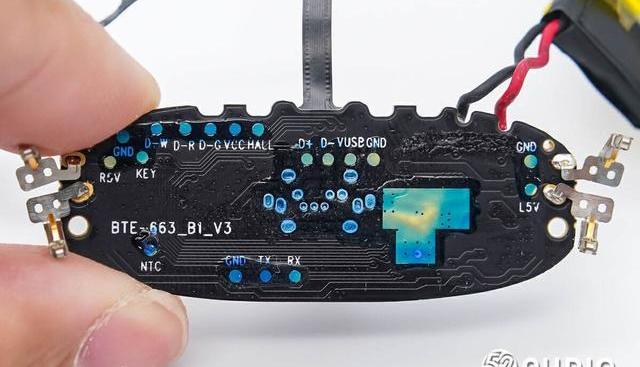

充电盒主板另外一侧电路一览。

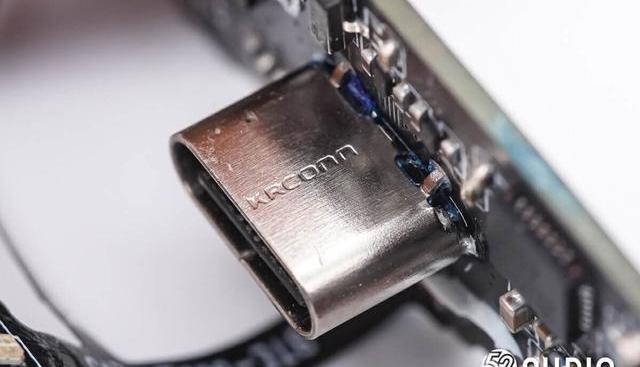

Type-C充电母座特写,来自“KRCONN”深圳精睿兴业科技有限公司。

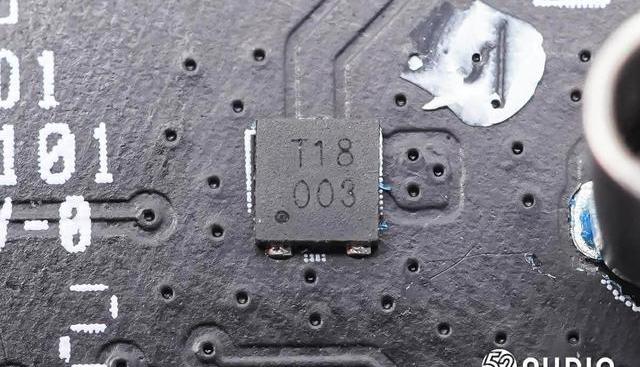

丝印T18003的TVS管,用于输入过压保护。

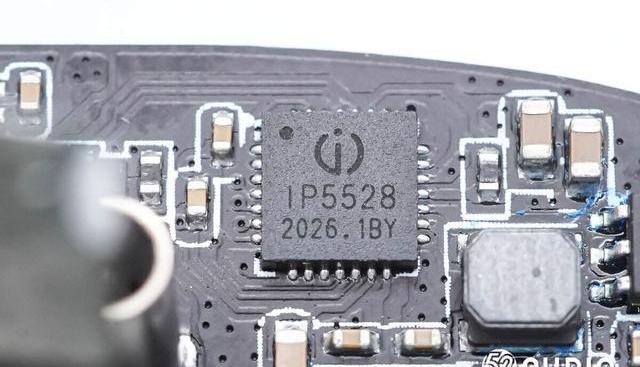

Injoinic英集芯IP5528TWS耳机充电仓管理SoC,是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为TWS充电仓提供完整的解决方案。得益于IP5528的高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

Real Vision创始人:XRP是能在加密革命中发挥关键作用的加密货币:12月13日消息,前高盛高管、Real Vision创始人Raoul Pal发言指出:我从2014年开始研究比特币,之后就扩大了自己的投资组合,并投资了以太坊。他还将加密资产XRP命名为可以在加密革命中发挥关键作用的加密货币。

Edelman还警告说,许多山寨币注定会默默无闻,他也没有计划挖掘比特币,因为其中涉及的问题过于复杂。(dailyhodl)[2020/12/13 15:03:01]

IP5528只需一个电感实现升降压功能,支持低成本电感和电容。IP5528的同步升压系统提供额定400mA输出电流,转换效率高至93%。轻载时,自动进入休眠状态,静态电流降至15μA。

IP5528采用开关充电技术,提供额定1A充电电流,充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5528内置12bitADC,可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍,IP5528还支持输出电压3.2V~5.2V,支持给耳机快充。

据我爱音频网拆解了解到,目前已有荣耀、漫步者、中兴、JLab、海贝、倍思、网易云音乐、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

Injoinic英集芯IP5528详细资料图。

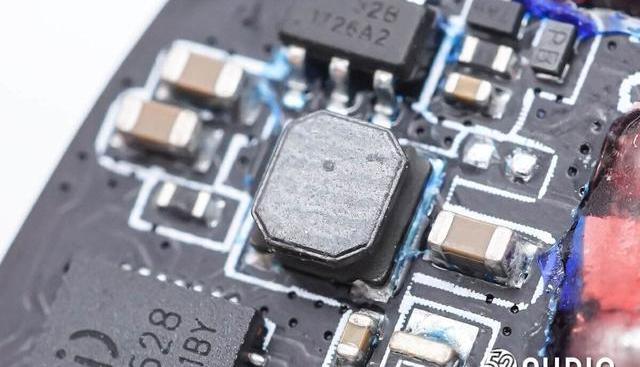

电源管理SoC外围功率电感特写。

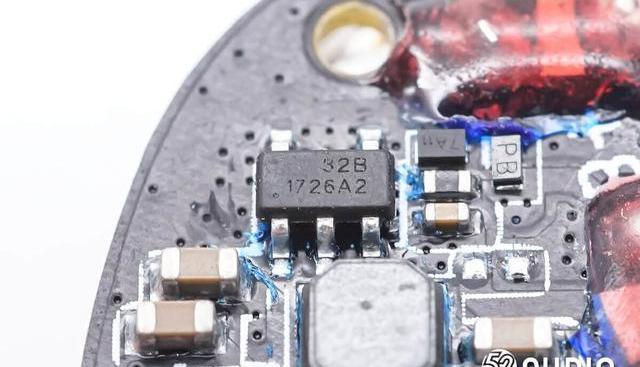

丝印32B1726A2的一体化锂电保护IC。

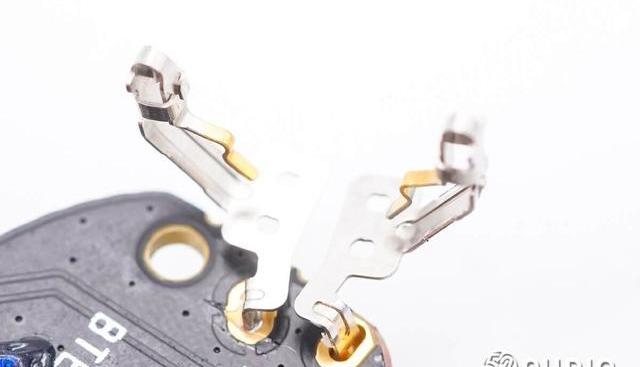

为耳机充电的金属弹片连接器特写。

排线电路一览。

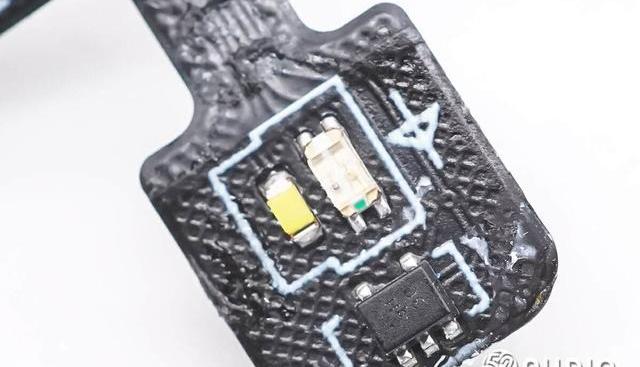

两颗不同颜色的LED指示灯特写,用于反馈剩余电量信息和蓝牙配对状态。

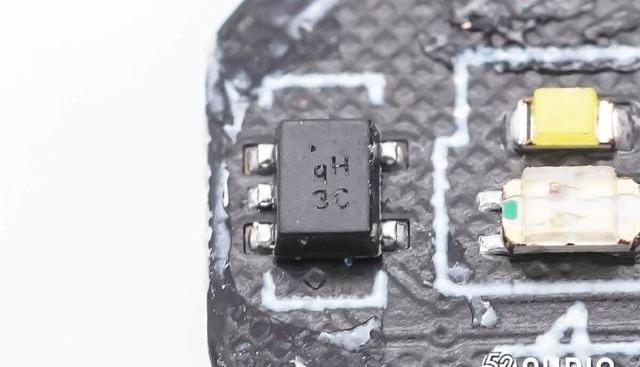

丝印qH3C的霍尔元件,用于感知充电盒开启/关闭时的磁场变化,进而通知充电盒MCU和耳机与已连接设备配对或断开连接,实现入仓自动充电、开盖即连等功能。

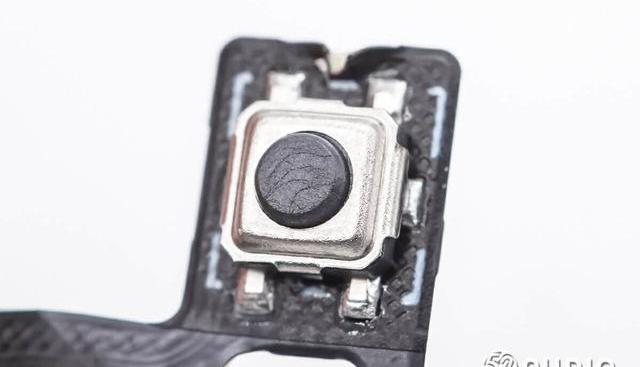

蓝牙配对功能按键特写,贴片焊接。

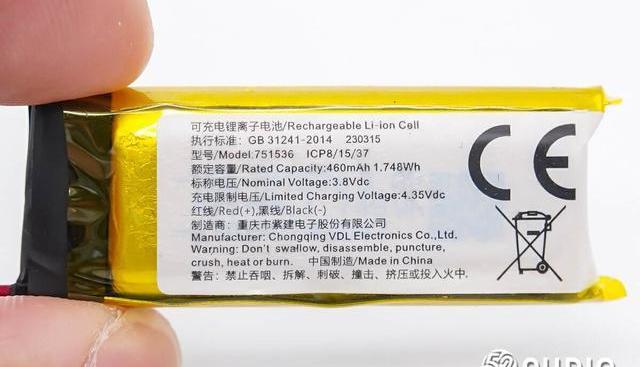

充电盒内置可充电锂离子电池,型号:751536,额定容量:460mAh1.748Wh,标称电压:3.80Vdc,充电限制电压:4.35Vdc,制造商:重庆市紫建电子股份有限公司,中国制造。

Blockstream CEO将比特币分层解决方案比作水的三种状态:5月25日消息,Blockstream的首席执行官Adam Back和首席策略官Samson Mow详细介绍了分层解决方案对比特币的影响,以及在交易所之间的结算中Liquid Network的作用。Adam Back指出,在闪电网络的情况下,在提高可伸缩性的同时,不可避免地会对安全性做出妥协。然而,Back认为,有了Liquid,当你从托管公司转移到另一家托管公司时,安全问题可能不会严重恶化。Mow还对这些第二层解决方案如何改变比特币进行了有趣的类比。Mow将比特币比作水的三种状态,他表示:“我认为对大多数人来说,理解比特币的功能最简单的方法就是它是另一种形式的比特币。如果你把比特币想象成水,有三种状态。链上主网比特币是冰。它的移动速度慢,成本也高,Liquid就是水,移动速度更快,更容易移动,Lightning可能是气态的,速度更快。”(AMBcrypto)[2020/5/25]

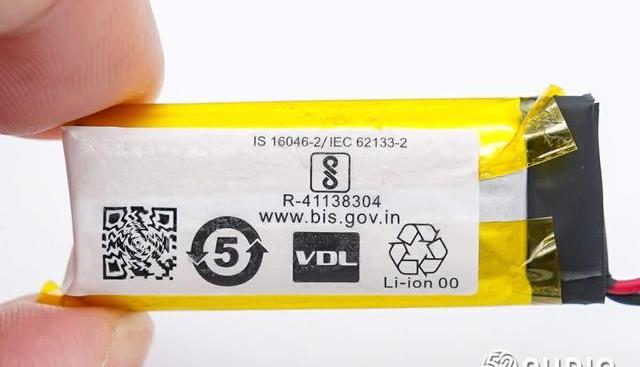

电池背部标签上印有VDL品牌LOGO,印度BIS认证标志,以及可循环使用标识。

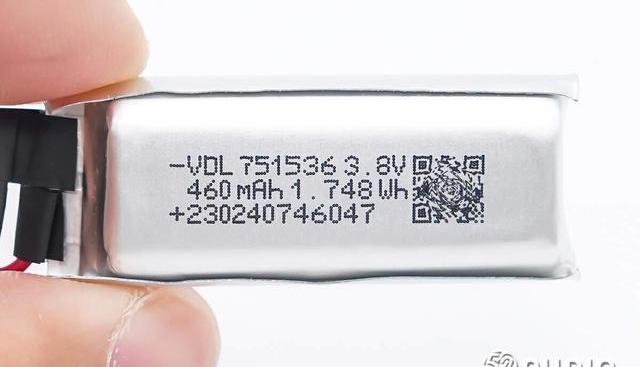

撕开外部绝缘保护,内部电芯上丝印信息一览,与外部标签一致,丝印有二维码,用于产品追溯。

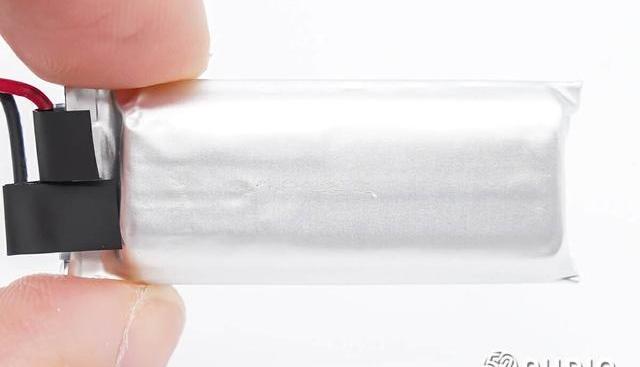

电芯背面未丝印信息,电池与导线焊接,通过绝缘贴纸防护,保护电路位于主板上。

耳机拆解

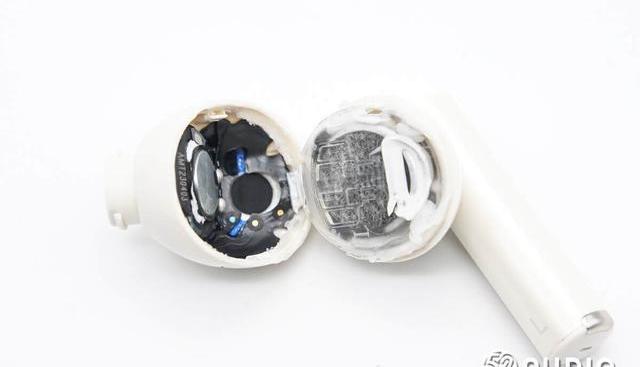

进入耳机拆解部分,沿合模线打开耳机头腔体。

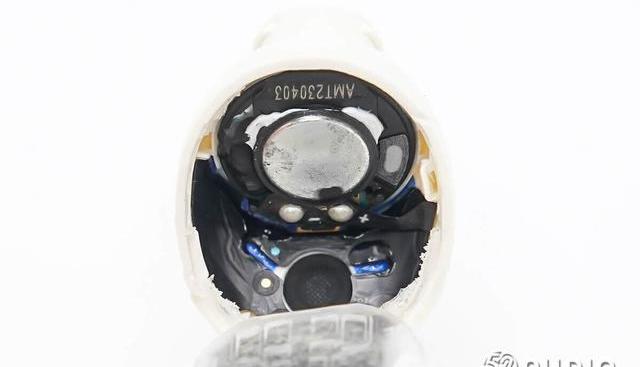

前腔内部结构一览。

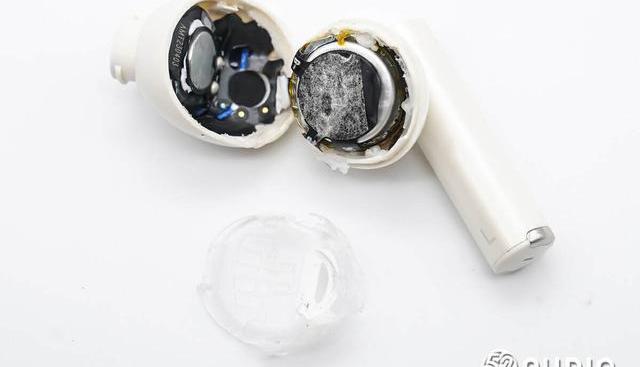

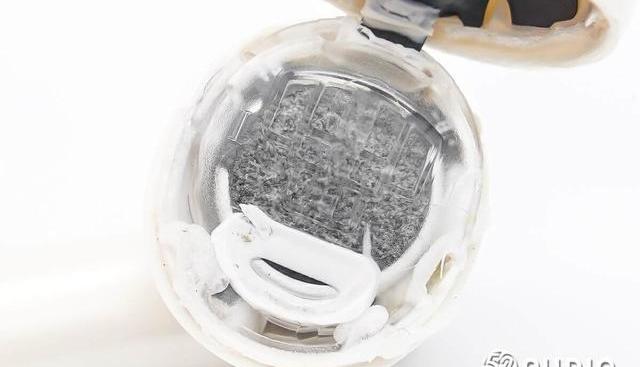

后腔内部结构一览,通过透明塑料件与音腔隔离。

取掉透明塑料件。

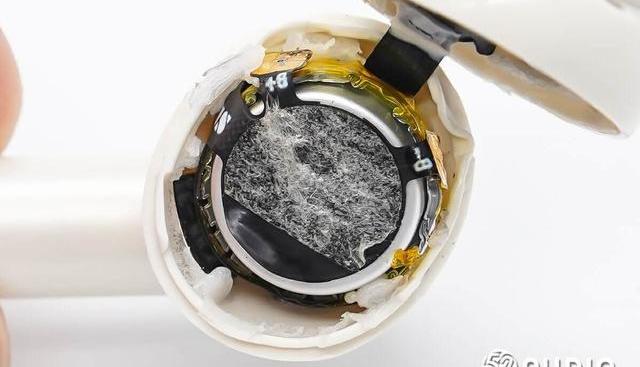

后腔内部设置电池单元结构一览。

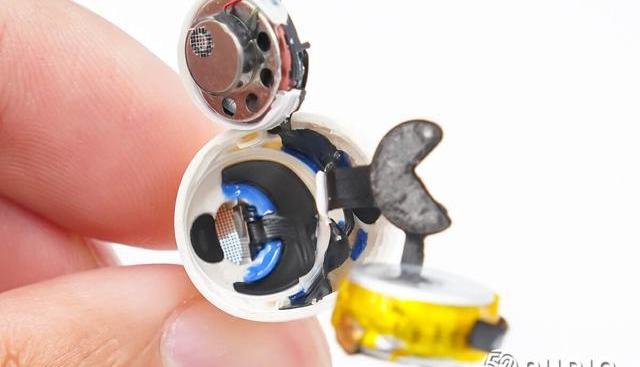

取出电池,排线过孔连接到耳机柄内部主板,打胶密封。

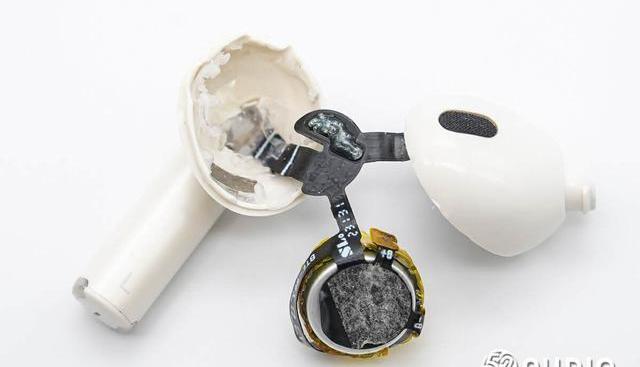

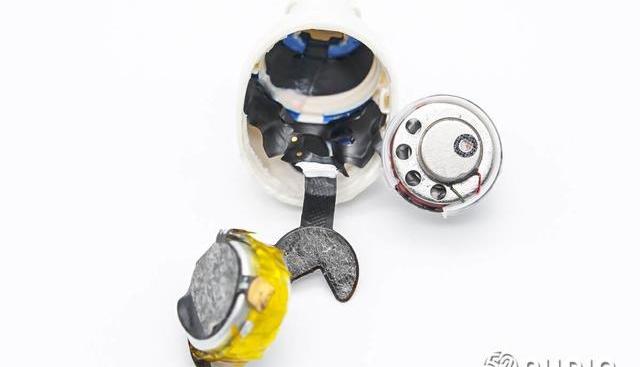

掀开扬声器单元。

排线末端设置有后馈降噪麦克风。

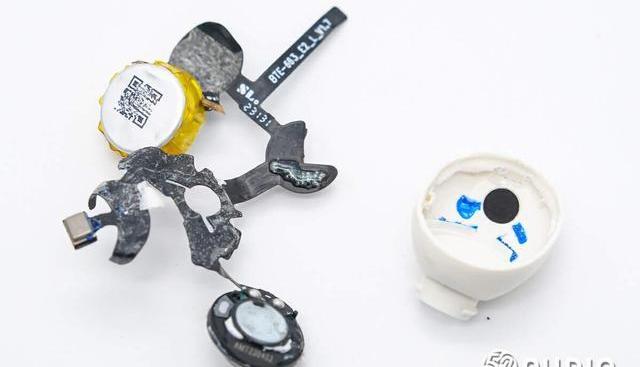

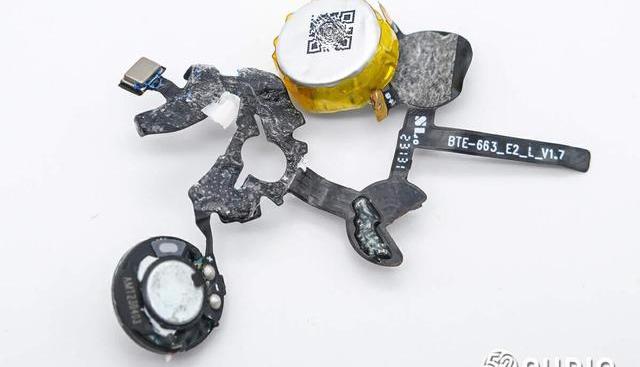

耳机头内部元器件拆解一览。

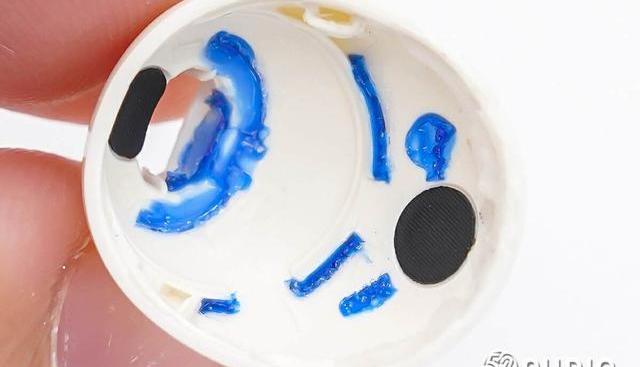

前腔内测结构一览,开孔内部均设置有细密防尘网防护。

耳机头内部元器件电路一览。

耳机内部同轴双单元扬声器特写,由下层的11mm低音单元和上层的6mm微平面高音单元组成,能够覆盖20-40KHz超宽频响范围,带来录音室级的高中低频听感。

据官方介绍,11mm低音单元采用N52钕铁硼磁铁驱动,搭配超高回弹性和高瞬态响应的100%高纯净度振膜,低频性能提升30%;6mm微平面高音单元由双N52铁硼磁铁、25μm超薄平面振膜和扁平音圈组成,通过先进的平面振膜技术和PEI+PEN新式复合材料,让高频提升到40KHz,细腻呈现每一处声音细节。

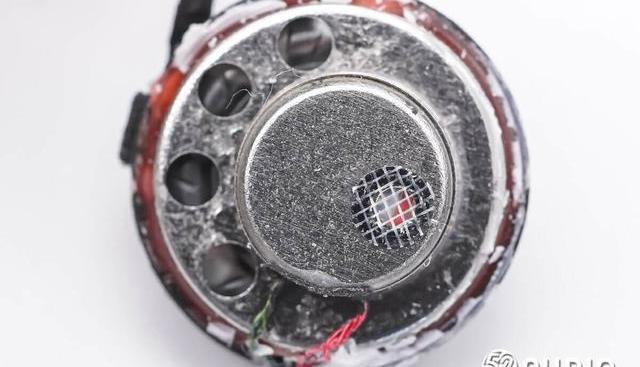

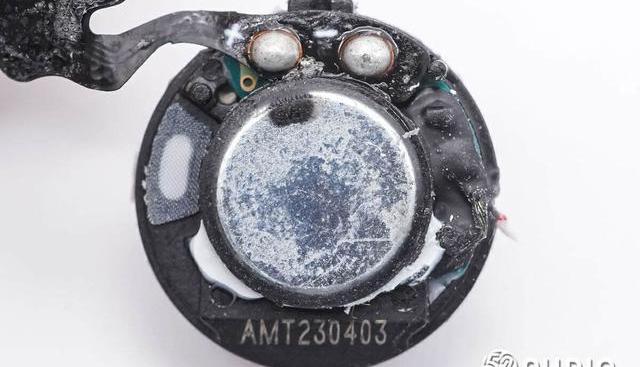

扬声器单元背面特写,与排线焊接,焊点圆润饱满。

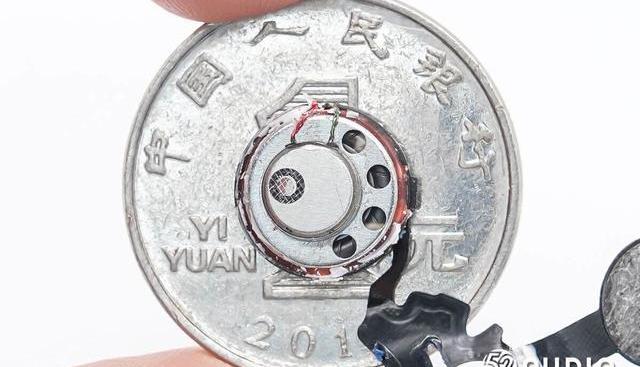

同轴双单元与一元硬币大小对比。

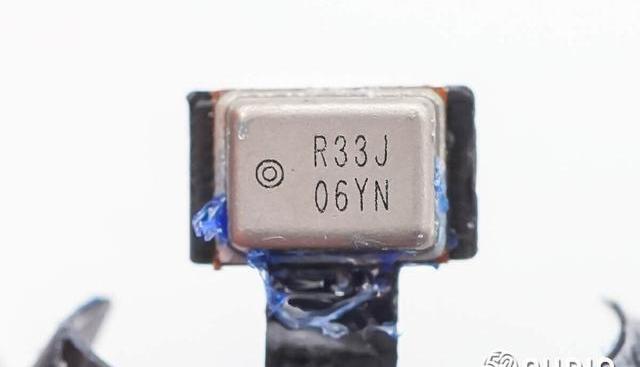

镭雕R33J06YN的MEMS麦克风特写,为后馈降噪麦克风,用于主动降噪、通话降噪、定制化听感补偿等功能从耳道内部拾音,来自瑞勤电子。

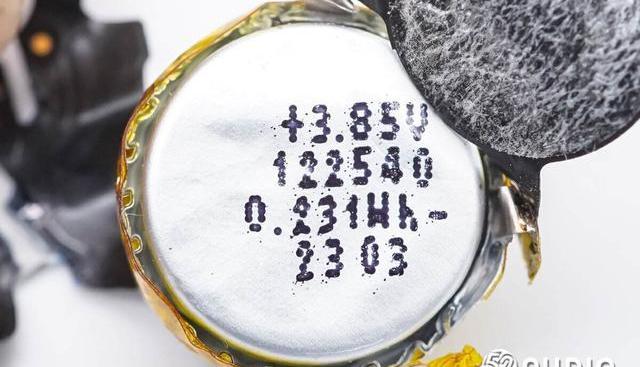

耳机内部采用了软包扣式电池,标称电压:3.85V,能量:0.231Wh,同样来自紫建电子。

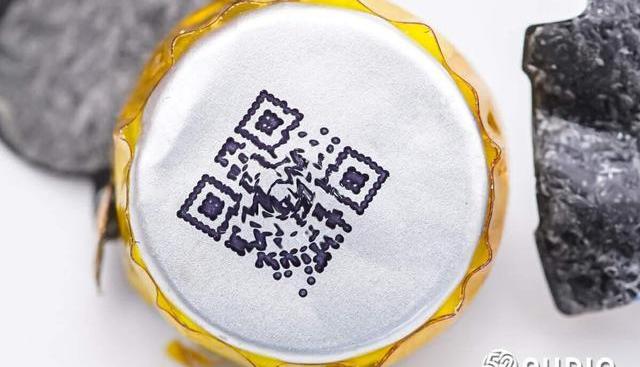

电池背部丝印有二维码“身份”信息,能够用于产品追溯。

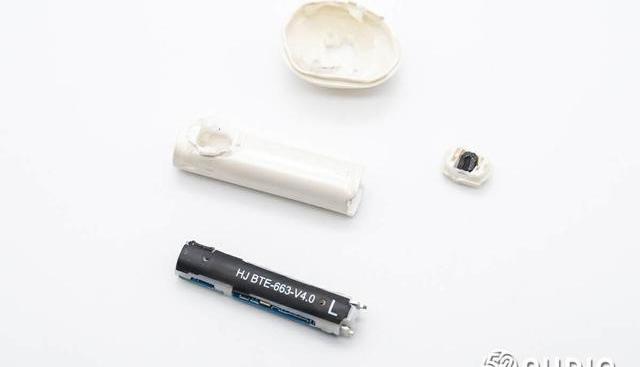

取掉耳机柄尾塞,抽出内部结构。

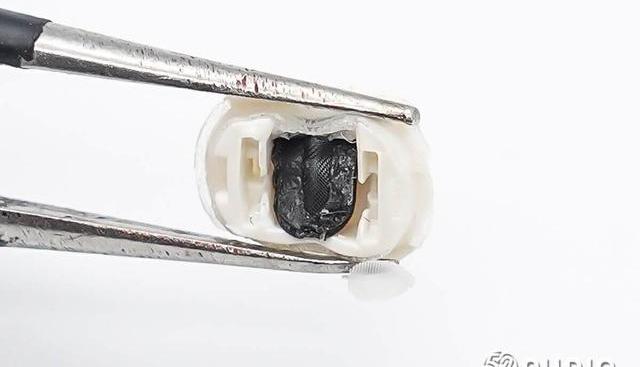

尾塞内侧内侧结构一览,通话麦克风拾音孔设置有防尘网防护。

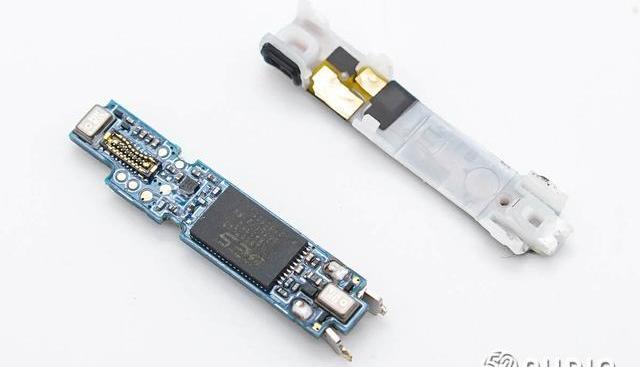

取掉主板上固定的支架。

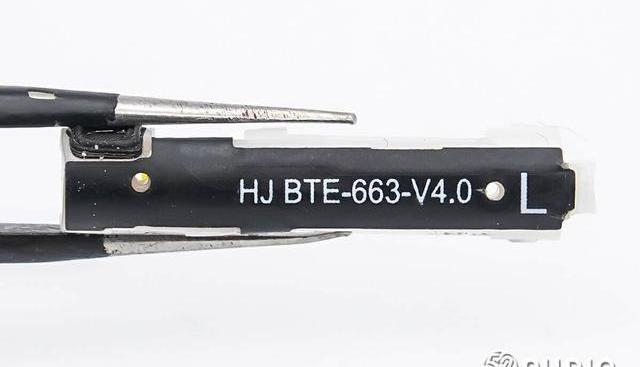

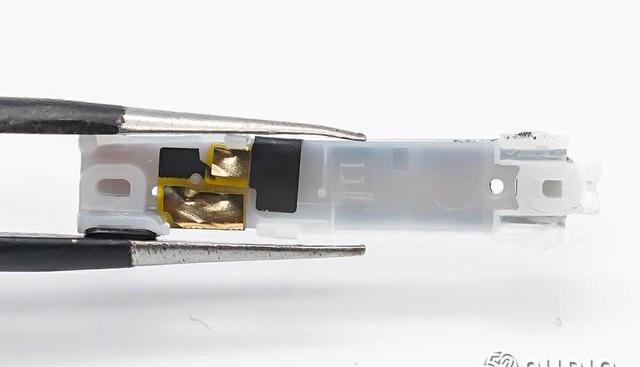

支架外侧贴有蓝牙天线和触摸检测贴片。

支架内侧左右两端设置有麦克风拾音结构,中间蓝牙天线露铜连接到主板。

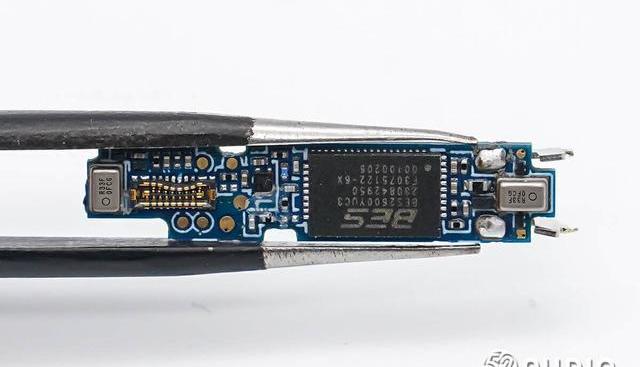

耳机主板一侧电路一览。

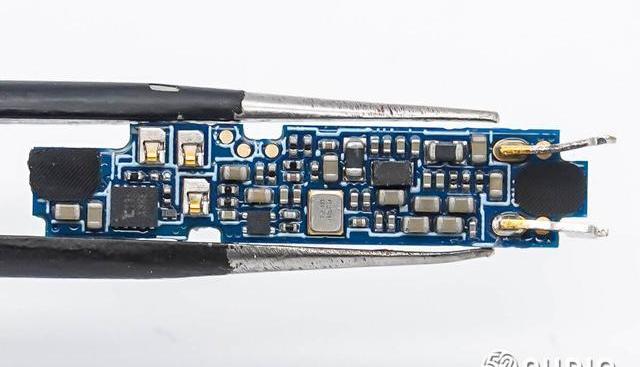

耳机主板另外一侧电路一览。

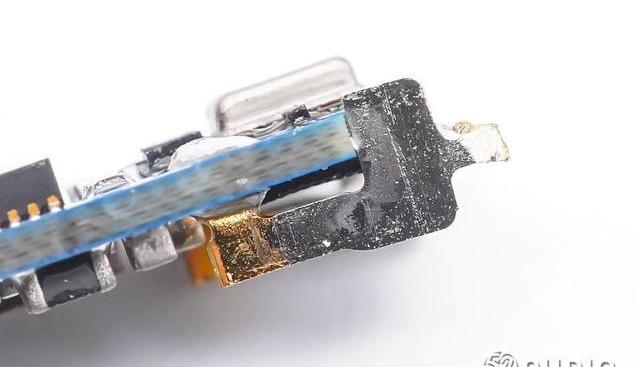

主板末端连接尾塞充电的金属连接器。

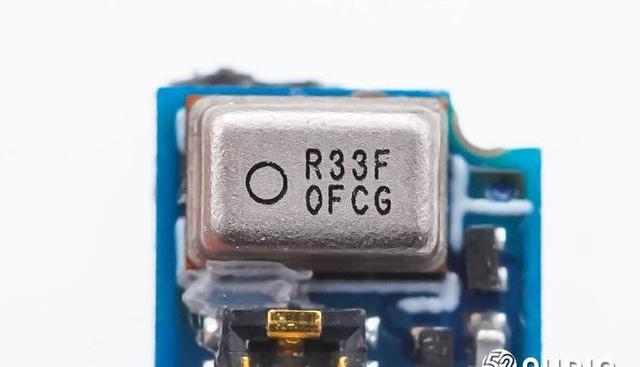

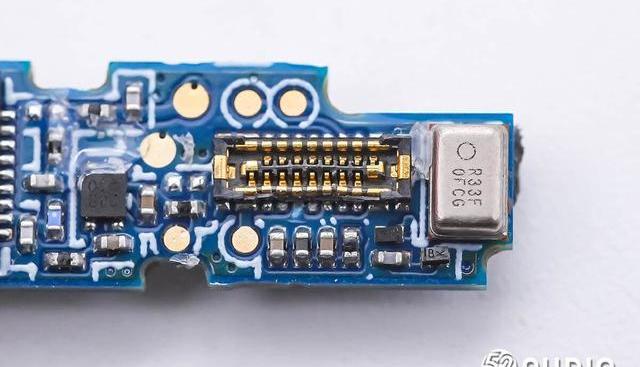

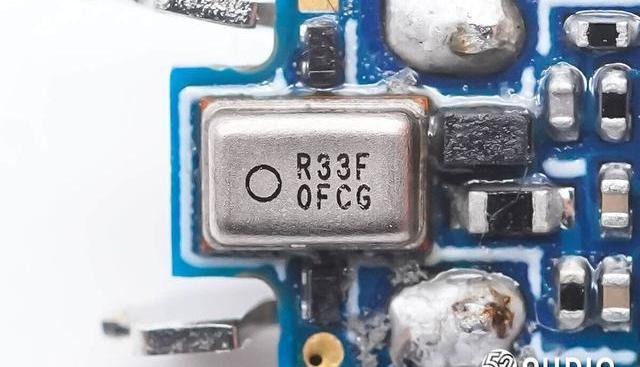

镭雕R33F0FCG的MEMS麦克风,为通话拾音麦克风,同样来自瑞勤电子。

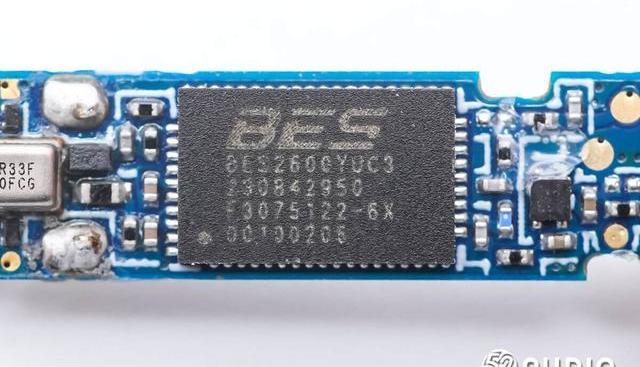

BES恒玄BES2600YUC3超低功耗蓝牙音频SoC,支持双模蓝牙5.3,支持LEAudio,支持一拖二连接。芯片内置STAR-MC1CPU,BES自研BECONPU,集成2MB/4MBFlash,集成高性能PMU及充电Charger,支持自适应泄露/佩戴/环境/以及半开放式ANC降噪和三麦AIENC通话,具备强大的应用程序处理能力,有效提升耳机的单次续航时间。

据我爱音频网拆解了解到,目前已有OPPO、小米、三星、vivo、荣耀、Redmi、IQOO、讯飞、JBL、万魔、百度、一加、传音等众多品牌旗下的真无线耳机采用了BES恒玄的解决方案。

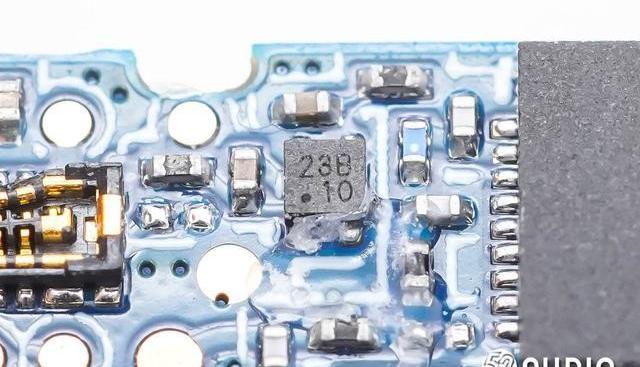

WINSEMI稳先微2308B锂电保护IC,采用DFN-1*1超小体积封装,具有过充、过放、过流、短路等所有电池需要的保护功能。支持CTL船运模式,工作时待机电流小于10nA。

据我爱音频网拆解了解到,目前已有OPPO、荣耀、FIIL、QCY、声阔、绿联、唱吧、京东京造、骷髅头、漫步者、魅族、传音、公牛等多个品牌旗下的TWS耳机产品采用了稳先微锂电保护芯片。

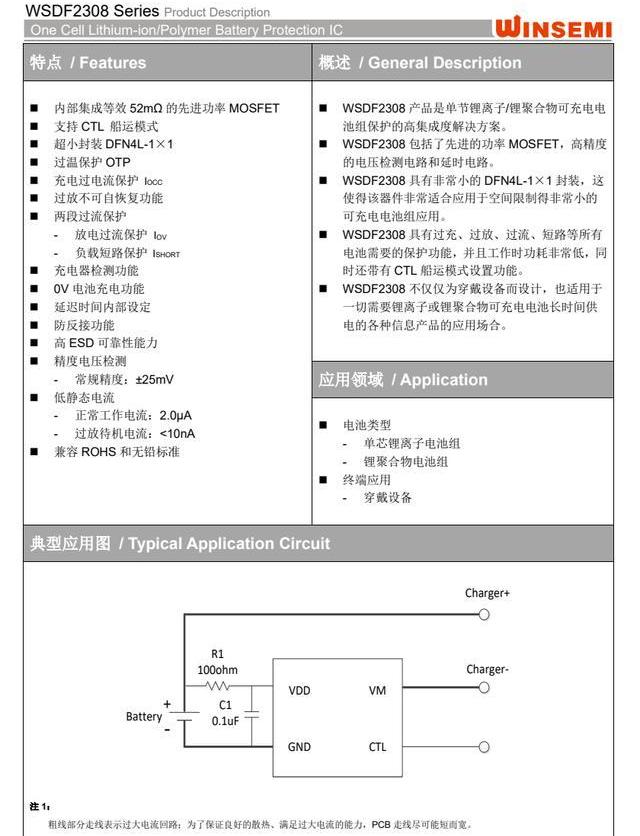

WINSEMI稳先微2308B详细资料图。

连接耳机头内部组件排线的BTB连接器母座特写,来自亚奇科技(OCN),型号:OK-114GF016-35,在拆解过程中损伤变形。

另外一颗瑞勤电子镭雕R33F0FCG的硅麦,为前馈降噪麦克风,用于拾取外部环境噪音。

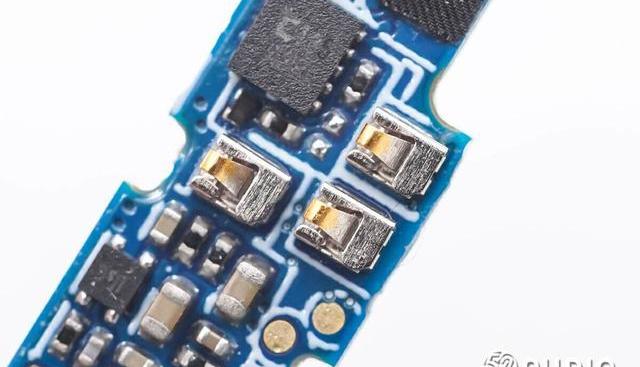

连接蓝牙天线和触摸检测贴片的三颗金属弹片特写。

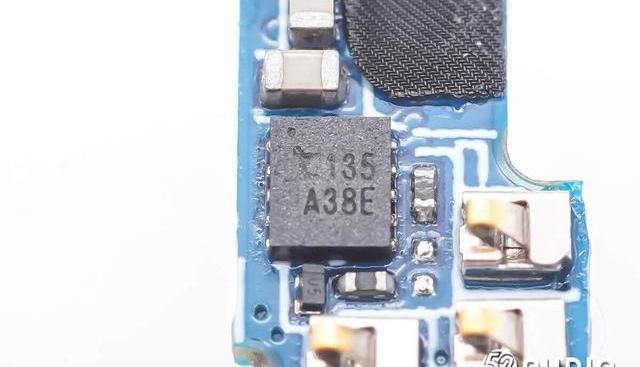

丝印135A38E的触摸检测IC。

丝印Us6的稳压IC。

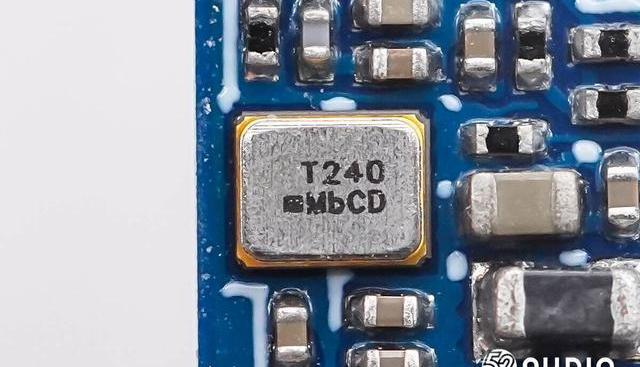

镭雕T240的晶振特写,为蓝牙芯片提供时钟。

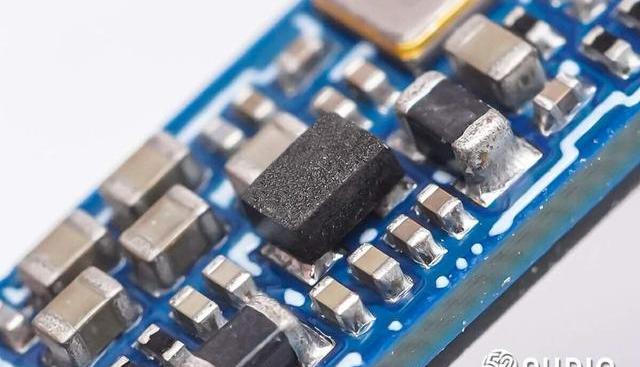

蓝牙芯片外围功率电感特写。

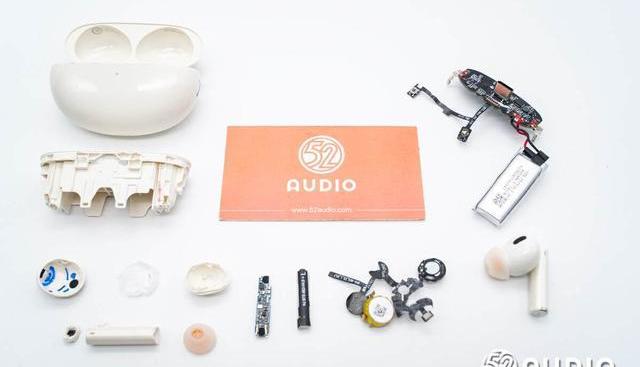

realme真我BudsAir5Pro真无线降噪耳机拆解全家福。

三、我爱音频网总结

realme真我BudsAir5Pro真无线降噪耳机在外观方面,沿用了独具特色的家族式设计风格。入耳式耳机采用了圆柱形耳机柄设计,磨砂+烤漆两种工艺结合,拥有出色质感,日出之城配色,观感时尚淡雅;椭圆形的充电盒体积轻巧便携,质感光滑圆润,顶部“透明云顶”设计,有效提升了产品的精致度和辨识度。

内部主要配置方面,主板上设置有一体化锂电保护IC负责电池的充放电保护;充电盒使用英集芯IP5528特有的全集成电压跟随充技术,仅搭载紫建电子460mAh锂电池,整机续航却达到了40小时,Injoinic英集芯IP5528TWS耳机充电仓管理SoC,集成MCU、升压转换器、锂电池充电管理、电池电量指示等多功能,支持1A同步开关充电,400mA同步升压转换,3.2V~5.2V宽范围输出电压,单芯片为充电盒提供高性价比快速充电解决方案。

耳机内部搭载了同轴双单元,由11mm低音单元+6mm微平面高音单元组成;单耳内置三颗瑞勤电子MEMS麦克风拾音;主控芯片为BES恒玄BES2600YUC3超低功耗蓝牙音频SoC,支持双模蓝牙5.3,支持无缝一拖二连接,自适应主动降噪和AI通话降噪;内置软包扣式电池能量0.231Wh,配备有WINSEMI稳先微2308B锂电保护IC。
